Nhà máy KeliangISO9001 / CE

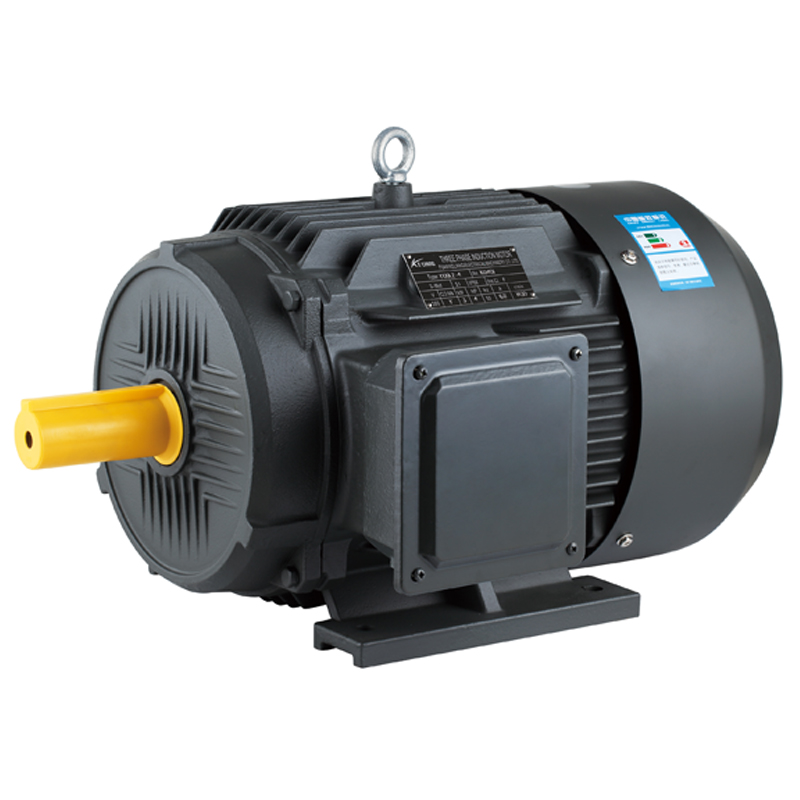

Động cơ không đồng bộ ba pha hiệu suất cao cấp YX3 dòng(IE3)
Bán buôn Động cơ không đồng bộ ba pha hiệu suất cao cấp YX3 dòng(IE3) từ nhà máy FUAN KELIANG (Từ năm 1991). Được chứng nhận ISO9001/CE, rated 0.83kW - 0.91kW, IP55. Yêu cầu báo giá nhà máy và bản vẽ kỹ thuật!
| Type | Rated output kW | Rated speed rpm | Rated current A | Locked-rotor current | EFF % | Power factor cosΦ | Rated torque N.m | Locked-rotor Torque | Pull-out Torque | M of 1kgm2 | Noise dB(A) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rated current A | Rated Torque Tst/TN | Rated torque Tmax/Tn | No-load | Load | ||||||||
| 3000 min-1 (2poles) 50Hz | ||||||||||||
| YX3-80M1-2 | 0.75 | 2850 | 1.77 | 6.8 | 77.5 | 0.83 | 2.4 | 2.3 | 2.2 | 0.0010 | 67 | 69 |
| YX3-80M2-2 | 1.1 | 2852 | 2.43 | 7.3 | 82.8 | 3.5 | 0.0014 | |||||
| YX3-90S-2 | 1.5 | 2866 | 3.23 | 7.6 | 84.1 | 0.84 | 4.8 | 0.0020 | ||||
| YX3-90L-2 | 2.2 | 2868 | 4.59 | 7.8 | 85.6 | 0.85 | 7.0 | 0.0026 | ||||
| YX3-100L-2 | 3 | 2892 | 6.04 | 8.1 | 86.7 | 0.87 | 9.6 | 0.0036 | 71 | 73 | ||
| YX3-112M-2 | 4 | 2914 | 7.88 | 8.3 | 87.6 | 0.88 | 12.7 | 0.0068 | 72 | 74 | ||
| YX3-132S1-2 | 5.5 | 2922 | 10.7 | 8.0 | 88.6 | 17.5 | 0.0120 | 74 | 76 | |||
| YX3-132S2-2 | 7.5 | 2925 | 14.5 | 7.8 | 89.5 | 23.9 | 0.0139 | |||||
| YX3-160M1-2 | 11 | 2944 | 21.0 | 7.9 | 90.5 | 35.0 | 0.0461 | 76 | 78 | |||
| YX3-160M2-2 | 15 | 28.0 | 8.0 | 91.3 | 0.89 | 47.8 | 0.0567 | |||||
| YX3-160L-2 | 18.5 | 2945 | 34.4 | 8.1 | 91.8 | 58.9 | 0.0673 | |||||
| YX3-180M-2 | 22 | 2964 | 40.7 | 8.2 | 92.2 | 70.0 | 2.0 | 0.0956 | 77 | 79 | ||
| YX3-200L1-2 | 30 | 2969 | 55.1 | 7.5 | 92.9 | 95.5 | 0.1486 | 79 | 81 | |||
| YX3-200L2-2 | 37 | 67.7 | 93.3 | 117.8 | 0.1741 | |||||||
| YX3-225M-2 | 45 | 2974 | 82.0 | 7.6 | 93.7 | 143.3 | 0.2704 | 81 | 83 | |||
| YX3-250M-2 | 55 | 99.9 | 94.0 | 175.1 | 2.1 | 0.3738 | ||||||
| YX3-280S-2 | 75 | 2977 | 135.3 | 7.5 | 94.6 | 238.8 | 2.0 | 0.5885 | ||||
| YX3-280M-2 | 90 | 2978 | 161.7 | 95.0 | 286.5 | 0.6915 | ||||||
| YX3-315S-2 | 110 | 195.5 | 7.1 | 0.90 | 350.2 | 1.8 | 1.3539 | 82.5 | 84.5 | |||
| YX3-315M-2 | 132 | 233.6 | 944 | 420.2 | 1.4949 | |||||||
| YX3-315L1-2 | 160 | 280.0 | 0.91 | 509.3 | 1.6923 | |||||||
| YX3-315L2-2 | 200 | 350.0 | 636.7 | 1.9180 | ||||||||
| YX3-355S1-2 | (185) | 2986 | 323.8 | 588.9 | 2.2 | 2.3164 | 87 | 89 | ||||
| YX3-355S2-2 | (200) | 350.0 | 636.7 | 2.6305 | ||||||||
| YX3-355M1-2 | (220) | 384.6 | 95.5 | 700.3 | 1.6 | 2.6305 | ||||||
| YX3-355M2-2 | 250 | 437.1 | 95.8 | 795.8 | 3.1409 | |||||||
| YX3-355L1-2 | (280) | 488.0 | 891.3 | 3.1409 | ||||||||
| YX3-355L2-2 | 315 | 549.0 | 1003 | 3.7691 | ||||||||
| 1500 min-1 (4poles) 50Hz | ||||||||||||
| YX3-80M1-4 | 0.55 | 1430 | 1.48 | 6.3 | 80.7 | 0.70 | 3.5 | 2.3 | 2.3 | 0.0020 | 58 | 63 |
| YX3-80M2-4 | 0.75 | 1.98 | 6.5 | 82.3 | 4.8 | 0.0025 | ||||||
| YX3-90S-4 | 1.1 | 2.85 | 6.6 | 83.8 | 7.0 | 0.0031 | 55 | 60 | ||||
| YA3-90L-4 | 1.5 | 3.83 | 6.9 | 85.0 | 9.6 | 0.0041 | ||||||
| YX3-100L1-4 | 2.2 | 1452 | 5.16 | 7.5 | 86.4 | 0.75 | 14.0 | 0.0099 | 59 | 64 | ||
| YX3-100L2-4 | 3 | 6.44 | 7.6 | 87.4 | 0.81 | 19.1 | 0.0130 | |||||
| YX3-112M-4 | 4 | 8.39 | 7.7 | 88.3 | 0.82 | 25.5 | 0.0150 | 61 | 66 | |||
| YX3-132S-4 | 5.5 | 11.4 | 7.5 | 89.2 | 35.0 | 2.0 | 0.0327 | 64 | 69 | |||
| YX3-132M-4 | 7.5 | 15.2 | 7.4 | 90.1 | 0.83 | 47.8 | 0.0412 | |||||
| YX3-160M-4 | 11 | 1473 | 22.1 | 7.5 | 91.0 | 70.0 | 2.2 | 0.0917 | 66 | 71 | ||
| YX3-160L-4 | 15 | 29.9 | 91.8 | 95.5 | 0.1153 | |||||||
| YX3-180M-4 | 18.5 | 36.7 | 7.7 | 92.2 | 117.8 | 0.1555 | 69 | 73 | ||||
| YX3-180L-4 | 22 | 43.5 | 7.8 | 92.6 | 140.1 | 0.1814 | ||||||
| YX3-200L-4 | 30 | 56.9 | 7.2 | 93.2 | 0.86 | 191.0 | 0.3163 | 72 | 76 | |||
| YX3-225S-4 | 37 | 1481 | 69.8 | 7.3 | 93.6 | 235.6 | 0.5361 | 73 | ||||
| YX3-225M-4 | 45 | 84.7 | 7.4 | 93.9 | 286.5 | 0.6382 | ||||||
| YX3-250M-4 | 55 | 103.2 | 94.2 | 350.2 | 0.7089 | 74 | 77 | |||||
| YX3-280S-4 | 75 | 1488 | 138.3 | 7.2 | 94.7 | 0.87 | 477.5 | 1.5151 | 75 | 78 | ||
| YX3-280M-4 | 90 | 165.5 | 95.0 | 573.0 | 1.8868 | |||||||
| YX3-315S-4 | 110 | 1491 | 199.1 | 7.0 | 95.4 | 0.88 | 700.3 | 2.2 | 2.1 | 3.1223 | 78.5 | 81.5 |
| YX3-315M-4 | 132 | 238.9 | 840.4 | 3.4928 | ||||||||
| YX3-315L1-4 | 160 | 286.3 | 0.89 | 1019 | 3.9161 | |||||||
| YX3-315L2-4 | 200 | 357.9 | 1273 | 5.3456 | ||||||||
| YX3-355S1-4 | (185) | 331.1 | 1178 | 4.9795 | 82 | 84 | ||||||
| YX3-355S2-4 | (200) | 357.9 | 1273 | 5.3456 | ||||||||
| YX3-355M1-4 | (220) | 388.9 | 95.5 | 0.90 | 1401 | 6.0046 | ||||||
| YX3-355M2-4 | 250 | 440.6 | 95.8 | 1591 | 6.5172 | |||||||
| YX3-355L1-4 | (280) | 493.4 | 1782 | 7.3227 | ||||||||
| YX3-355L2-4 | 315 | 555.1 | 2005 | 8.2015 | ||||||||
| 1000 min-1 (6poles) 50Hz | ||||||||||||
| YX3-80M1-6 | 0.37 | 926 | 1.27 | 4.0 | 63.0 | 0.70 | 3.5 | 2.1 | 1.9 | 0.0021 | 56 | 63 |
| YX3-80M2-6 | 0.55 | 928 | 1.54 | 75.4 | 0.72 | 5.3 | 0.0035 | |||||
| YX3-90S-6 | 0.75 | 933 | 2.04 | 5.8 | 77.7 | 7.2 | 2.1 | 0.0043 | 52 | 59 | ||
| YX3-90L-6 | 1.1 | 2.87 | 5.9 | 79.9 | 0.73 | 10.5 | 0.0056 | |||||
| YX3-100L-6 | 1.5 | 936 | 3.78 | 6.0 | 81.5 | 14.3 | 0.0094 | 56 | 63 | |||
| YX3-112M-6 | 2.2 | 959 | 5.42 | 83.4 | 0.74 | 21.0 | 0.0155 | 59 | 66 | |||
| YX3-132S-6 | 3 | 974 | 7.26 | 6.2 | 84.9 | 28.7 | 2.0 | 0.0324 | 62 | 69 | ||
| YX3-132M1-6 | 4 | 9.54 | 6.8 | 86.1 | 38.2 | 0.0410 | ||||||
| YX3-132M2-6 | 5.5 | 12.7 | 7.1 | 87.4 | 0.75 | 52.5 | 2.1 | 0.0529 | ||||
| YX3-160M-6 | 7.5 | 978 | 16.4 | 6.7 | 89.0 | 0.78 | 71.6 | 21 | 0.1009 | 65 | 72 | |
| YX3-160L-6 | 11 | 979 | 23.5 | 6.9 | 90.0 | 0.79 | 105.1 | 0.1346 | ||||
| YX3-180L-6 | 15 | 983 | 31.3 | 7.2 | 91.0 | 0.80 | 143.3 | 2.0 | 0.2390 | 66 | ||
| YX3-200L1-6 | 18.5 | 985 | 38.4 | 91.5 | 176.7 | 2.1 | 0.3489 | 69 | 75 | |||
| YX3-200L2-6 | 22 | 44.9 | 7.3 | 92.0 | 0.81 | 210.1 | 0.4087 | |||||
| YX3-225M-6 | 30 | 987 | 60.8 | 7.1 | 92.5 | 286.5 | 2.0 | 0.6525 | ||||
| YX3-250M-6 | 37 | 988 | 72.0 | 93.0 | 0.84 | 353.4 | 2.1 | 0.8949 | 71 | 76 | ||
| YX3-280S-6 | 45 | 991 | 85.0 | 7.2 | 93.5 | 0.86 | 429.8 | 2.0 | 1.6695 | 72 | 78 | |
| YX3-280M-6 | 55 | 992 | 103.6 | 93.8 | 525.3 | 1.9875 | ||||||
| YX3-315S-6 | 75 | 993 | 142.3 | 7.0 | 94.2 | 0.85 | 716.3 | 2.0 | 3.6566 | 73.5 | 78.5 | |
| YX3-315M-6 | 90 | 172.3 | 94.5 | 0.84 | 859.5 | 4.1488 | ||||||
| YX3-315L1-6 | 110 | 994 | 207.0 | 95.0 | 0.85 | 1051 | 5.0630 | |||||
| YX3-315L2-6 | 132 | 245.5 | 0.86 | 1261 | 5.6255 | |||||||
| YX3-355S-6 | 160 | 294.1 | 0.87 | 1528 | 1.9 | 11.640 | 78 | 82 | ||||
| YX3-355M1-6 | (185) | 340.1 | 1767 | 12.513 | ||||||||
| YX3-355M2-6 | 200 | 995 | 367.7 | 1910 | 13.386 | |||||||
| YX3-355L1-6 | (220) | 413.6 | 2149 | 15.132 | ||||||||
| YX3-355L2-6 | 250 | 459.6 | 2388 | 16.878 | ||||||||
| 750 min-1 (8poles) 50Hz | ||||||||||||
| YX3-80M1-8 | 0.18 | 650 | 0.86 | 3.3 | 52.0 | 0.61 | 2.3 | 1.9 | 1.8 | 0.0027 | 52 | 60 |
| YX3-80M2-8 | 0.25 | 1.13 | 55.0 | 3.2 | 0.0033 | |||||||
| YX3-90S-8 | 0.37 | 670 | 1.44 | 4.0 | 63.0 | 0.62 | 4.7 | 2.0 | 0.0043 | 48 | 56 | |
| YX3-90L-8 | 0.55 | 2.07 | 64.0 | 0.63 | 7.0 | 0.0056 | ||||||
| YX3-100L1-8 | 0.75 | 690 | 2.36 | 71.0 | 0.68 | 9.6 | 0.0068 | 51 | 59 | |||
| YX3-100L2-8 | 1.1 | 3.32 | 73.0 | 0.69 | 14.0 | 0.0094 | ||||||
| YX3-112M-8 | 1.5 | 4.40 | 75.0 | 19.1 | 0.0140 | 53 | 61 | |||||
| YX3-132S-8 | 2.2 | 710 | 5.80 | 5.5 | 79.0 | 0.73 | 28.0 | 2.2 | 0.0307 | 56 | 64 | |
| YX3-132M-8 | 3.0 | 7.71 | 81.0 | 38.2 | 0.0410 | |||||||
| YX3-160M1-8 | 4.0 | 720 | 10.3 | 6.0 | 50.9 | 1.9 | 0.0635 | 60 | 68 | |||
| YX3-160M2-8 | 5.5 | 13.4 | 83.0 | 0.75 | 70.0 | 0.0897 | ||||||
| YX3-160L-8 | 7.5 | 730 | 17.6 | 85.0 | 0.76 | 95.5 | 0.1271 | |||||
| YX3-180L-8 | 11 | 25.3 | 87.0 | 140.1 | 0.2076 | 62 | 69 | |||||
| YX3-200L-8 | 15 | 33.7 | 6.5 | 89.0 | 191.0 | 2.0 | 0.3589 | 65 | 72 | |||
| YX3-225S-8 | 18.5 | 740 | 40.0 | 90.0 | 0.78 | 235.6 | 0.5212 | |||||
| YX3-225M-8 | 22 | 47.4 | 90.5 | 280.1 | 0.5863 | |||||||
| YX3-250M-8 | 30 | 63.4 | 91.0 | 0.79 | 382.0 | 2.0 | 1.9 | 0.9420 | 67 | 74 | ||
| YX3-280S-8 | 37 | 77.8 | 6.0 | 91.5 | 471.1 | 1.8 | 1.5105 | 66 | 73 | |||
| YX3-280M-8 | 45 | 94.1 | 92.0 | 573.0 | 1.8683 | |||||||
| YX3-315S-8 | 55 | 111.2 | 6.5 | 92.8 | 0.81 | 700.3 | 3.7947 | 69.5 | 75.5 | |||
| YX3-315M-8 | 75 | 150.5 | 93.5 | 955.0 | 5.1972 | |||||||
| YX3-315L1-8 | 90 | 177.8 | 93.8 | 0.82 | 1146 | 6.2696 | ||||||
| YX3-315L2-8 | 110 | 216.8 | 94.0 | 1400 | 7.3420 | |||||||
| YX3-355S-8 | 132 | 259.6 | 94.2 | 1680 | 11.661 | 77 | 82 | |||||
| YX3-355M-8 | 160 | 742 | 314.7 | 2037 | 13.993 | |||||||
| YX3-355L1-8 | 185 | 363.9 | 2356 | 14.576 | ||||||||
| YX3-355L2-8 | 200 | 387.4 | 94.5 | 0.83 | 2547 | 17.200 | ||||||
Tổng quan sản phẩm
Động cơ không đồng bộ ba pha hiệu suất cao cấp YX3 dòng(IE3) là động cơ cảm ứng điện xoay chiều công nghiệp hiệu suất cao được sản xuất bởi FUAN KELIANG ELECTRICAL MACHINERY CO.,LTD. Động cơ được chế tạo nghiêm ngặt theo tiêu chuẩn IEC và DIN quốc tế, mang lại hiệu suất năng lượng vượt trội, mô-men khởi động cao, độ rung khi vận hành thấp và hiệu suất đáng tin cậy trong các ứng dụng truyền động công nghiệp nặng.
Đặc điểm kỹ thuật chính
- High Energy Efficiency: Được thiết kế theo tiêu chuẩn hiệu suất quốc tế IEC 60034-30, giúp giảm tiêu thụ năng lượng vận hành và phát thải carbon.
- Premium Copper Stator & Rotor: 100% pure electrolytic copper wire with vacuum pressure impregnation (VPI) insulation for superior dielectric strength.
- Low-Loss Silicon Steel Laminations: High-permeability cold-rolled magnetic steel sheets reducing eddy current losses and operating temperatures.
- Heavy-Duty Enclosure & Dynamic Balancing: Rugged cast iron or high-strength aluminum housing with precision dynamically balanced rotor for ultra-smooth, low-noise operation.
- Cấu hình lắp đặt đa dụng: Có sẵn các kiểu B3 (chân đế), B5 (mặt bích), B35 (chân đế và mặt bích) và B14.
Tóm tắt thông số kỹ thuật
Danh mục Động cơ không đồng bộ ba pha hiệu suất cao cấp YX3 dòng(IE3) bao gồm các kích thước khung tiêu chuẩn, gồm các mẫu như 3000 min-1 (2poles) 50Hz, YX3-80M1-2, YX3-80M2-2, YX3-90S-2, YX3-90L-2, YX3-100L-2:
- Dải công suất đầu ra: 0.83kW - 0.91kW.
- Điện áp và tần số: 220V/380V/400V/415V/440V/660V, tùy chọn tần số kép 50Hz / 60Hz.
- Cấp cách điện và nhiệt: Hệ thống cách điện cấp F (biên độ tăng nhiệt cấp B giúp tăng độ bền nhiệt).
- Bảo vệ và cấp bảo vệ: Tiêu chuẩn IP55 (IP56 / IP65 có sẵn theo yêu cầu); IC411 kín hoàn toàn làm mát bằng quạt (TEFC).
Phạm vi ứng dụng công nghiệp
Engineered for continuous heavy duty in driving industrial water pumps, air compressors, industrial blowers, hydraulic gear pumps, mining conveyors, reducers, CNC machine tools, and manufacturing process equipment.
Năng lực tùy chỉnh OEM/ODM tại nhà máy
Keliang supports full OEM/ODM manufacturing partnerships: customized shaft extensions, special flange dimensions, anti-condensation space heaters, PTC thermistors, encoder integration, and customized customer brand nameplates with global export wooden pallet packaging.
Sản phẩm
- CÔNG SUẤT: 0.37-315KW
- ĐIỆN ÁP: 380V
